Как выпаять конденсатор из платы паяльником

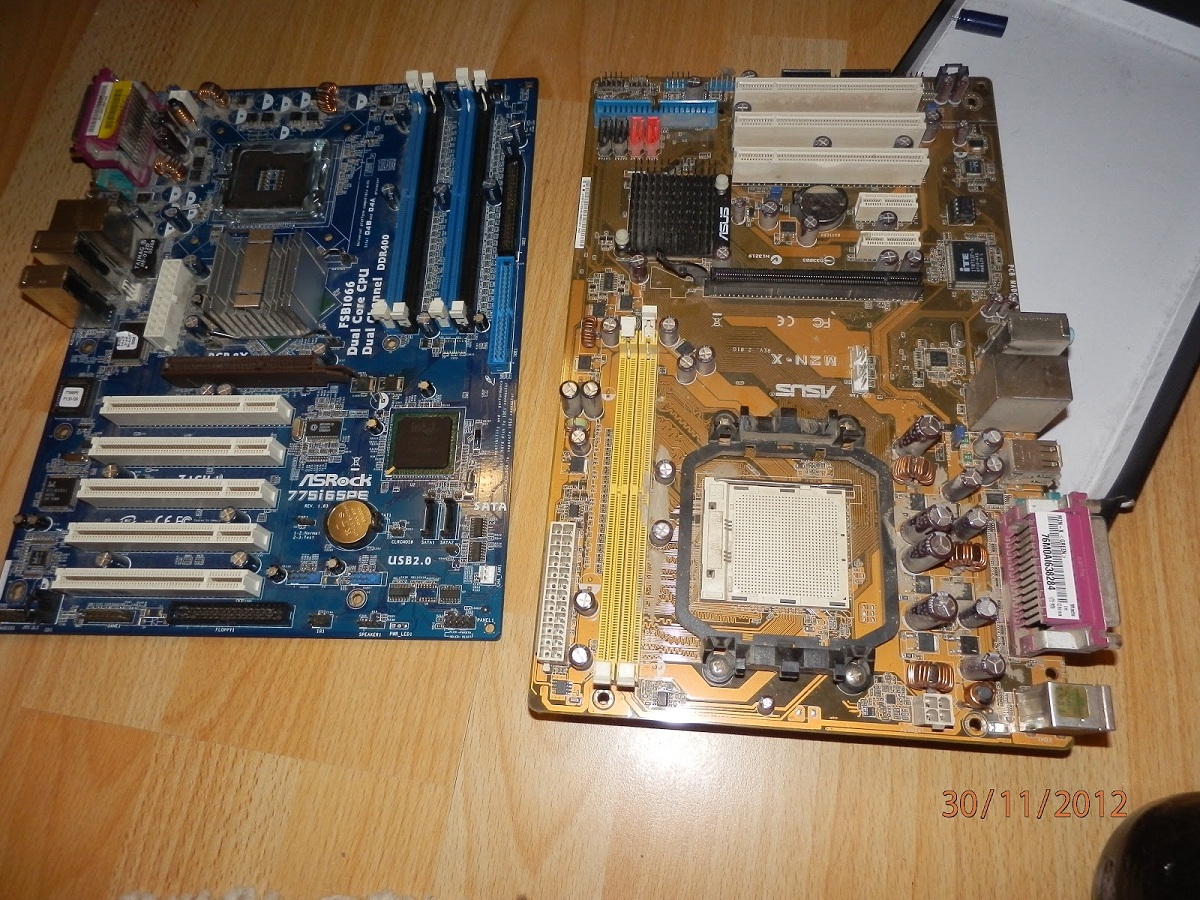

Инструкция по замене конденсаторов на материнской плате

Одна из самых частых причин неполадок материнских плат — вышедшие из строя конденсаторы. Сегодня мы расскажем вам, как правильно их заменить.

Подготовительные мероприятия

Первое, что нужно отметить — процедура замены конденсаторов представляет собой очень тонкую, почти хирургическую манипуляцию, для которой понадобятся соответствующие навык и опыт. Если вы не уверены в своих силах, то лучше доверить замену специалисту.

В случае если нужный опыт имеется, убедитесь, что помимо него у вас есть соответствующий инвентарь.

Конденсаторы на замену
Самый важный элемент. Эти компоненты отличаются между собой по двум ключевым параметрам: вольтажу и ёмкости. Вольтаж представляет собой рабочее напряжение элемента, ёмкость — количество заряда, которое может содержать конденсатор. Поэтому, выбирая новые компоненты, убедитесь, что их вольтаж равен или чуть больше старых (но ни в коем случае не меньше!), а ёмкость точно соответствует вышедшим из строя.

Паяльник
Данная процедура требует наличия паяльника мощностью до 40 Вт с тонким жалом. Можно использовать паяльную станцию с возможностью регулировки мощности. Кроме того, обязательно приобретите подходящий паяльнику флюс.

Стальная игла или кусок проволоки
Швейная игла или кусок тонкой стальной проволоки понадобится для зачистки и расширения отверстия в плате под ножки конденсаторов. Использовать тонкие предметы из других металлов нежелательно, поскольку они могут схватиться припоем, что создаст дополнительные трудности.

Убедившись, что инвентарь соответствует требованиям, можно переходить непосредственно к процедуре замены.

Замена неисправных конденсаторов

Предупреждение! Дальнейшие действия вы совершаете на свой страх и риск! Мы не несем никакой ответственности за возможные повреждения платы!

Данная процедура происходит в три этапа: выпаивание старых конденсаторов, подготовка места, установка новых элементов. Рассмотрим каждый по порядку.

Этап 1: Выпаивание

Во избежание сбоев перед началом манипуляций рекомендуется вынуть батарейку CMOS. Процедура происходит так.

1. Найдите место крепления неисправного конденсатора на обратной стороне платы. Это довольно сложный момент, поэтому будьте предельно внимательны.
2. Обнаружив крепление, нанесите на это место флюс, и нагрейте паяльником одну из ножек конденсатора, осторожно надавливая на соответствующую сторону элемента. После расплавления припоя ножка освободится.

Будьте внимательны! Долгий нагрев и чрезмерные усилия при этом действии могут повредить плату!

Если конденсаторов несколько, повторите вышеописанную процедуру для каждого. Вытащив их, переходите к следующему этапу.

Этап 2: Подготовка посадочного места

Это — самая важная часть процедуры: от грамотных действий зависит, получится ли установить новый конденсатор, поэтому будьте предельно внимательны. В большинстве случаев при вынимании элементов припой попадает в отверстие для ножки и забивает его. Чтобы прочистить место, используйте иглу или кусочек проволоки следующим образом.

1. С внутренней стороны вставьте конец инструмента в отверстие, а с внешней осторожно нагрейте место паяльником.
2. Осторожными вращательными движениями прочистите и расширьте отверстие.
3. В случае если отверстие для ножки не забито припоем, просто осторожно увеличьте его иглой или проволокой.
4. Зачистите посадочное место для конденсатора от излишков припоя — это позволит избежать случайного замыкания малозаметных токопроводящих дорожек, которое может вывести из строя плату.

Убедившись, что плата подготовлена, можно переходить к последней стадии.

Этап 3: Установка новых конденсаторов

Как показывает практика, большинство ошибок совершается именно на этом шаге. Поэтому, если предыдущие этапы вас утомили, рекомендуем сделать паузу, и только потом приступать к завершающей части процедуры.

1. Перед тем как установить новые конденсаторы в плату, их необходимо подготовить. Если используете вариант б/у — зачистите ножки от старого припоя и осторожно прогрейте их паяльником. Для новых конденсаторов достаточно обработать их канифолью.
2. Вставьте конденсатор на посадочное место. Убедитесь, что его ножки свободно входят в отверстия.
3. Покройте ножки флюсом и аккуратно припаяйте их к плате, соблюдая все предосторожности.

Будьте внимательны! Если вы перепутаете полярность (припаяете ножку для плюсового контакта к минусовому отверстию), конденсатор может взорваться, вывести из строя плату или стать причиной пожара!

После окончания процедуры дайте припою остыть и проверяйте результаты своей работы. Если вы в точности следовали вышеописанной инструкции, никаких проблем быть не должно.

Альтернативный вариант замены

В некоторых случаях во избежание лишнего нагрева платы можно обойтись без выпаивания неисправного конденсатора. Этот метод более грубый, зато подойдет для пользователей, которые не уверены в своих силах.

1. Вместо выпайки элемента его следует аккуратно отломить от ножек. Для этого попробуйте раскачать неисправную деталь во всех направлениях и осторожным давлением отломить сначала от первого контакта, а затем от второго. Если в процессе одна из ножек вышла из места на плате, её можно заменить кусочком медной проволоки.
2. Осторожно удалите верхнюю часть оставшихся ножек со следами крепления к конденсатору.
3. Подготовьте ножки нового конденсатора как в шаге 3 последнего этапа основного способа и припаяйте их к остаткам ножек старого. Должна получиться вот такая картина.

На этом все. Напоследок еще раз хотим напомнить вам — если вы считаете, что не справитесь с процедурой, лучше доверьте её мастеру!

Не Отпаиваются Конденсаторы В Бп

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Последние посетители 0 пользователей онлайн

• Ни одного зарегистрированного пользователя не просматривает данную страницу

Объявления

• Ответов 64
• Создана 10 г
• Последний ответ 8 г

Топ авторов темы

Лалюна 7 постов

уставший 4 постов

Шидя 5 постов

anjoy74 11 постов

Популярные посты

Deleted

а раньше были детские радиокружкИ. там нас всему и учили. какие несчастные дети сейчас. нет у них такого практически.

Правила проверки и пайки конденсаторов

Считается, что около половины поломок электронных плат связаны с неисправностью конденсатора, без замены которого невозможно дальнейшее функционирование схемы.

Сами эти детали могут различаться как по характеристикам, так и по габаритам; однако всех их объединяет одно – наличие основного контролируемого параметра (ёмкости).

Для того чтобы проверить установленный в схеме конденсатор (включая так называемые «электролиты») необходимо измерить именно его ёмкость. Неисправную деталь придется выпаять из схемы и затем припаять новую. Некоторые виды конденсаторов паять не надо, поскольку они крепятся сваркой или зажимами.

Проверка ёмкости

Проверить электролитические конденсаторы (так же как неэлектролитические) на предмет сохранения ими своего номинала (ёмкости) можно несколькими способами.

Но вначале необходимо ознакомиться с измерительными приборами, которые позволяют правильно оценить величину ёмкости конкретного элемента, прежде чем что-то паять.

Для измерения конденсаторов с номинальными емкостями до 20-ти микрофарад может хватить обычного мультиметра, имеющего соответствующую функцию. В качестве такого измерителя может использоваться недорогой прибор типа DT9802A.

Для оценки состояния элементов с большими номиналами потребуется специальный прибор типа «измеритель RLC». Посредством такого устройства можно проверять не только конденсаторы, но и такие распространённые элементы, как резистор и катушка индуктивности.

Проверка конденсатора цифровым мультиметром:

Часто неисправный конденсатор вздувается, и заметен без применения всяких приборов.

Простой, но не достаточно эффективный метод выявления неисправности – проверка с помощью обычного омметра, по показанию которого можно судить о целостности прокладки из диэлектрика.

Данный способ применяется обычно при отсутствии в приборе функции измерения ёмкости. Для этих целей может использоваться простейший стрелочный прибор, переведённый в режим измерения сопротивления.

При прикосновении концами щупа к ножкам исправного элемента стрелка должна немного отклониться, а затем возвратиться в сходное состояние.

Если же показания на приборе изменились, а стрелка после отклонения остановилась на каком-то конечном значении сопротивления – это значит, что конденсатор пробит и подлежит замене.

Проверка в плате

Один из самых распространённых способов проверки конденсатора без его выпаивания из схемы – включение параллельно ещё одного, заранее исправного конденсатора с известным номиналом.

Указанный метод позволяет судить об исправности элемента по индикатору прибора, показывающего суммарную ёмкость двух параллельно включённых «кондёров». При параллельном включении конденсаторов их ёмкости складываются.

При этом подходе удаётся обойтись без пайки конденсатора с целью извлечения его из схемы, в которой он шунтируется параллельно включёнными элементами (резисторами).

Однако возможности применения этого метода ограничиваются допустимыми напряжениями, действующими в данной электронной схеме и в плате тестируемого устройства.

Способ эффективен лишь при небольших величинах потенциалов, сравнимых со значениями предельных напряжений, на которые рассчитан электролитический конденсатор.

Меры предосторожности при измерении

Тем, кто решил самостоятельно проверить исправность встроенных в схему конденсаторов и затем их паять, рекомендуем придерживаться следующих правил.

• Обязательно проследите за тем, чтобы со схемы было полностью снято напряжение. Для этого тем же мультиметром, включённым в режим измерения напряжения, следует проверить отсутствие его во всех контрольных точках платы.
• При измерении встроенных в схему «подозрительных» конденсаторов следует внимательно следить за тем, чтобы случайно не повредить включённые параллельно ему элементы.
• И, наконец, паять дополнительно монтируемые в схему элементы нужно с предельной осторожностью, чтобы не повредить остальную её часть.

Лишь при соблюдении всех этих условий удаётся сохранить контролируемое устройство в рабочем виде.

Как перепаивать конденсатор на «материнке»

Прежде чем припаять новый конденсатор, надо выпаять старый. Выпаивать повреждённый или неисправный элемент из материнской платы следует максимально быстро, чтобы не перегреть контактные площадки, которые в противном случае могут просто отвалиться.

Чтобы освободить ножки выпаиваемого элемента от припоя, следует хорошо прогреть посадочное место. Только при условии его достаточного прогрева при выпаивании конденсатора удаётся не повредить дорожки платы.

Придерживая с одной стороны небольшой по размеру конденсатор нужно постараться не обжечься, поскольку его контакт раскаляется от нагревания паяльником.

Помимо этого, необходимо быть максимально внимательным и не прикладывать слишком много усилий, так как жало паяльника может сорваться и повредить соседние детали.

Последовательность действий такая:

1. Вначале обесточивают компьютер, отключают не только сетевой кабель, но и другие питающие провода.
2. Снимают крышку и отвинчивают материнскую плату.
3. Осматривают плату и находят поврежденный элемент, изучают его параметры (на маркировке), покупают замену.
4. Замечают, какая полярность подключения конденсатора была (можно сделать фото).
5. С помощью паяльной станции или пальника выпаивают поврежденный конденсатор.
6. Устанавливают и припаивают новый.

После удаления конденсатора остаётся свободное место, которое сначала следует аккуратно очистить от остатков пайки, воспользовавшись отсосом.

Некоторые радиолюбители используют для этого остро отточенную спичку (зубочистку), посредством которой посадочное отверстие прокалывается с одновременным прогревом остриём жала паяльника.

Ещё один способ освобождения отверстий от остатков пайки предполагает его высверливание подходящим по размеру сверлом.

По завершении подготовки места под новый элемент его ножки следует сначала сформовать соответствующим образом, так чтобы они легко входили в посадочные гнёзда. Всё, что остаётся сделать после этого – впаять его взамен сгоревшего.

Процесс пайки

Прежде чем паять, надо вставить ножки с посадочные гнезда, соблюдая полярность. Минусовая ножка детали обычно короче плюсовой, она устанавливается на «минус» площадки (обычно закрашено белым) Паять надо с обратной стороны, для этого плату переворачивают, и ножки загибают.

Припаять конденсатор будет значительно проще, если предварительно смочить контактные «пятачки» каплей флюса.

Паяльник разогревают, подносят к контактной площадке, и к ней же подносят проволочку припоя. Жалом дотрагиваются до припоя, чтобы капелька соскользнула на место пайки. Так последовательно надо паять все контакты, после чего откусить кусачками лишние торчащие ножки.

Возможно, с первого раза красиво паять не получится, и надо будет потренироваться. Обучаться методам пайки лучше заранее на ненужных деталях. После замены неисправного элемента следует попытаться включить материнскую плату и проверить её работоспособность.

Как паять резисторы

Для того чтобы запаять резистор в схему той же материнской платы или любого другого электронного изделия действуют точно так же, как в случае с конденсатором. Паять резисторы надо крайне осторожно, поскольку любое неаккуратное движение паяльником может повредить расположенные поблизости детали.

С особым вниманием следует менять переменные резисторы, у которых имеется три ножки. Для того чтобы выпаять его из платы, удобнее всего воспользоваться уже упоминавшимся ранее отсосом, посредством которого припой легко извлекается из крепёжных отверстий.

После его удаления резистор беспрепятственно достаётся из освобождённых гнёзд.

Паять миниатюрные элементы схем следует, стараясь подбирать соответствующий температурный режим нагрева паяльника, обычно это 270-300 ℃. В противном случае можно повредить как устанавливаемый элемент, так и контактную площадку, предназначенную для его монтажа.

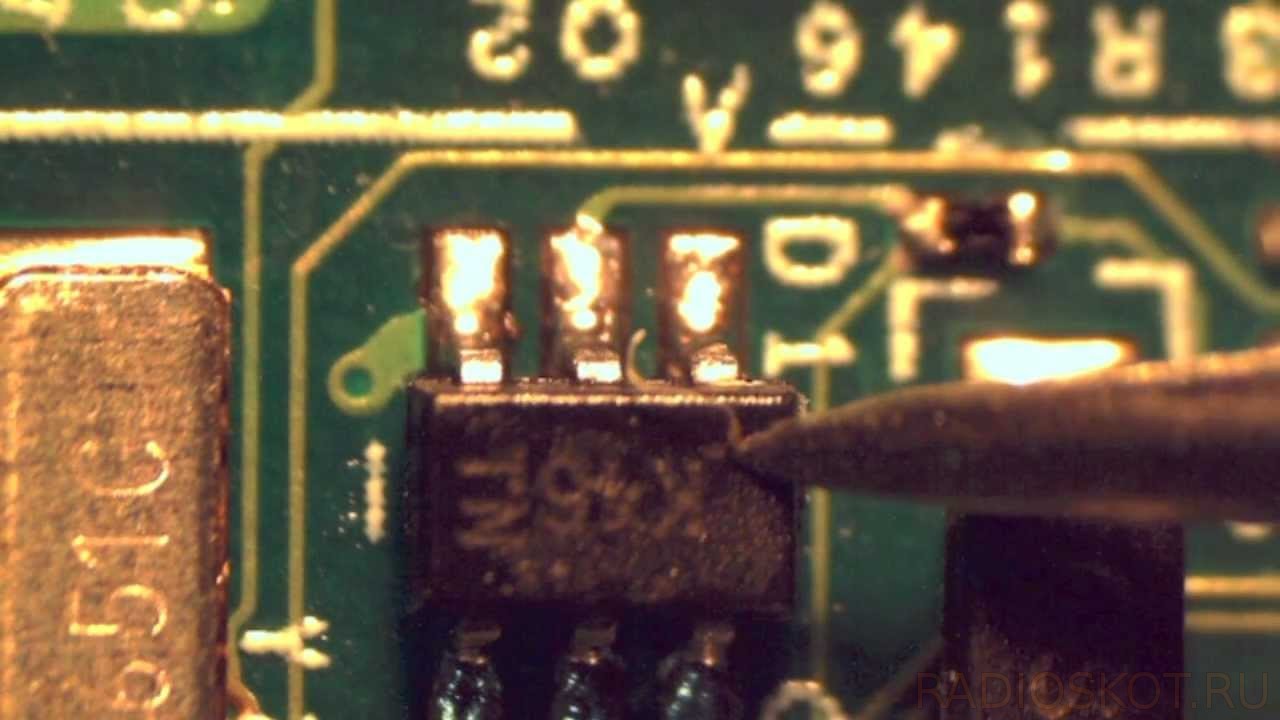

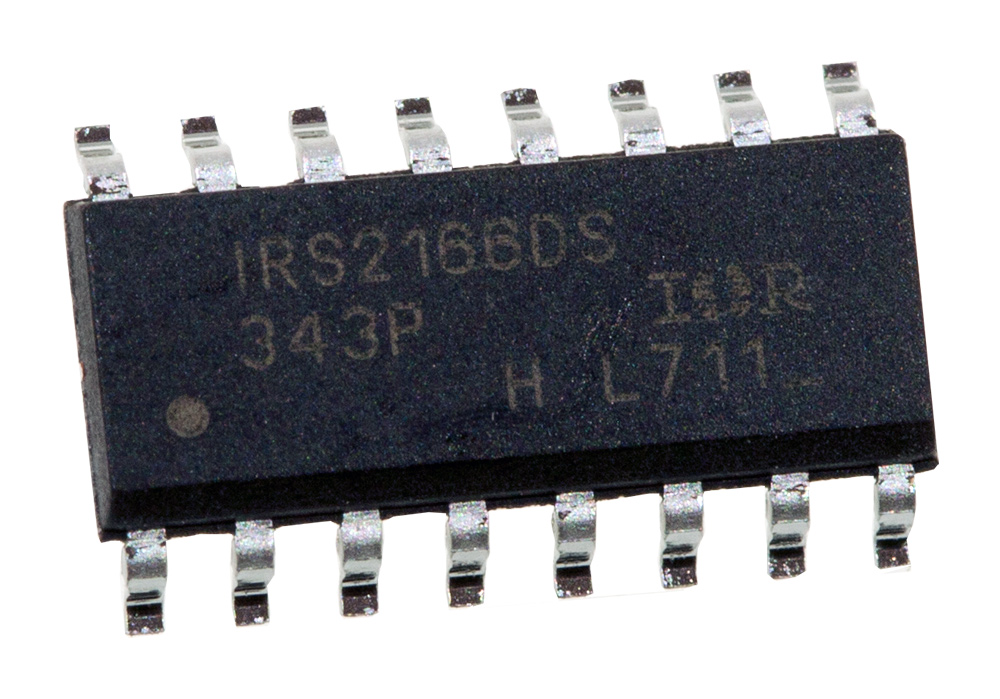

Как выпаять микросхему

Итак, сначала мы расскажем о самой популярной технологии – как выпаять деталь из платы паяльником без дополнительных приспособлений. После чего вкратце рассмотрим более простые способы.

Если вы хотите выпаять электролитический конденсатор, достаточно захватить его пинцетом (либо крокодилом), прогреть 2 вывода и быстро, но аккуратно изъять их из платы.

С транзисторами дела обстоят точно также. Капаем на все 3 вывода припоем и извлекаем радиодеталь из платы.

Что касается резисторов, диодов и неполярных конденсаторов, очень часто их ножки загибают во время пайки с обратной стороны платы, что вызывает сложно при выпаивании без дополнительных приспособлений. В этом случае рекомендуется сначала разогреть один вывод и с помощью крокодильчика, с небольшим усилием вытянуть часть детали из схемы (ножка должна разогнуться). Потом уже аналогичную процедуру выполняем со вторым выводом.

Это мы рассмотрели методику, когда под рукой нет ничего кроме паяльника. А вот если вы приобрели набор игл, тогда выпаять элемент будет еще проще: сначала разогреваем паяльником контакт, после чего одеваем на вывод иглу подходящего диаметра (она должна проходить через отверстие в микросхеме) и ждем, пока припой остынет. После этого достаем иглу и получаем оголенный вывод, который с легкостью можно вывести. Если несколько ножек у радиодетали, действуем также – разогреваем контакт, надеваем иглы, ждем и снимаем.

Все, о чем мы рассказали в этой статье, вы можете наглядно увидеть на видео, в котором предоставлена технология выпайки элементов из платы:

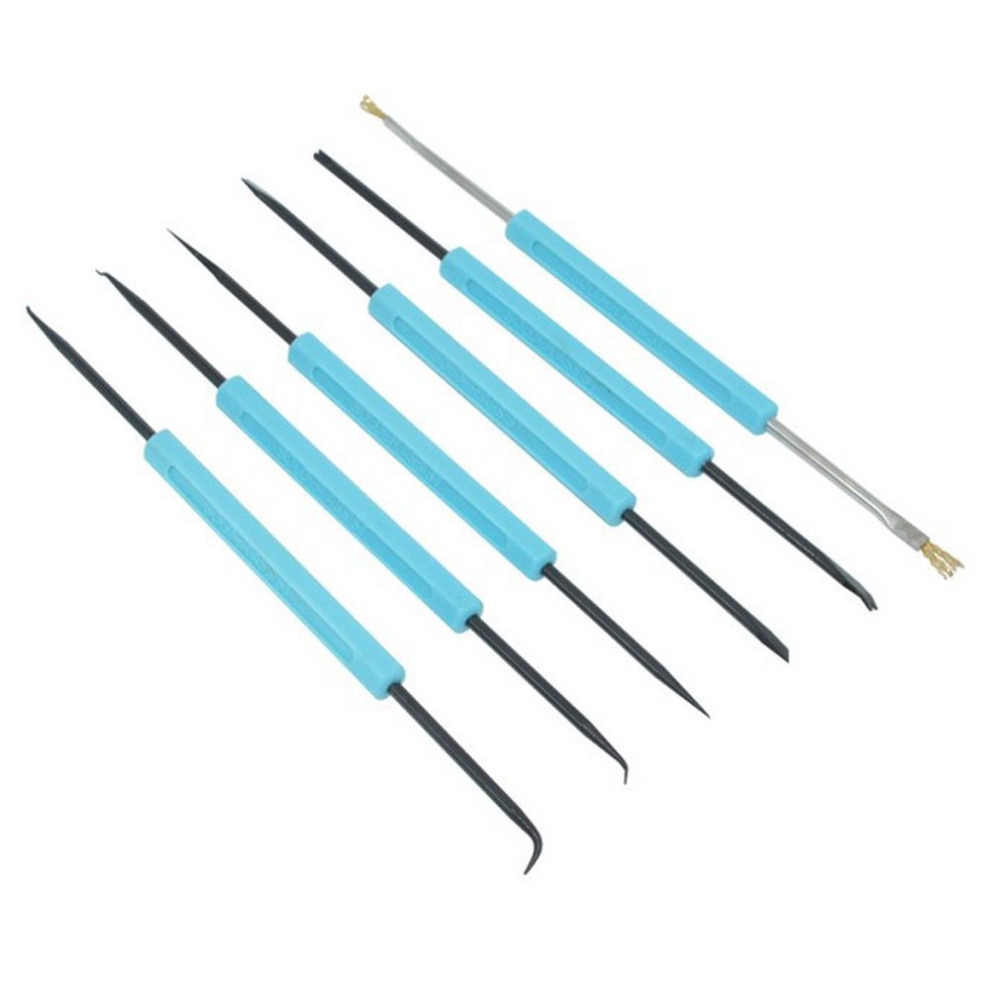

Кстати вместо специальных игл можно использовать даже обычные, которые идут со шприцом. Однако в этом случае изначально нужно сточить конец иглы, чтобы он был под прямым углом.

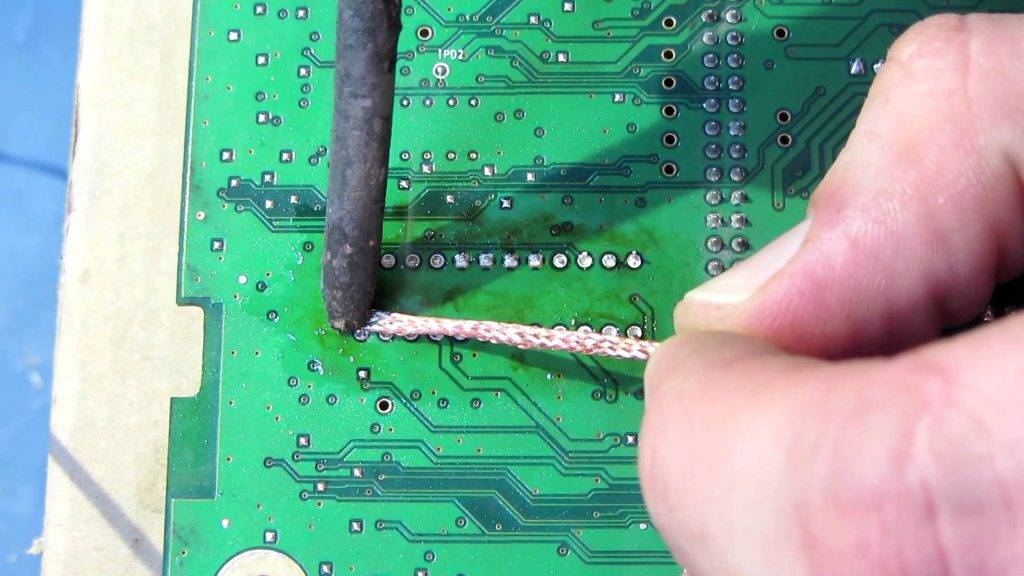

Выпаять деталь с помощью демонтажной оплетки также не сложно. Перед началом работы намочите конец обмотки спирто-канифольным флюсом. После этого наложите оплетку в месте выпаивания (на припой) и прогрейте жалом паяльника. В результате разогретый припой должен впитаться в оплетку, что позволит освободить выводы радиодеталей.

С оловоотсосом дела обстоят аналогичным образом – взводится пружина, разогревается контакт, после чего наконечник подносят к расплавленному припою и нажимают кнопку. Создается разрежение, которое и втягивает припой внутрь оловоотсоса.

Вот и все, что хотелось рассказать вам о том, как выпаять радиодетали из платы в домашних условиях. Надеемся, предоставленные методики и видео уроки были для вас полезными и интересными. Напоследок хотелось бы отметить, что можно выполнить выпаивание элементов из микросхемы строительным феном, но мы не советуем так делать. Фен может повредить находящиеся рядом детали, а также ту, которые вы хотите извлечь!

Интересное по теме:

Когда какая-нибудь аппаратура выходит из строя, совсем не обязательно сразу же выкидывать ее в мусор. Если вы увлекаетесь электроникой и радиотехникой, разумнее будет произвести выпаивание рабочих элементов микросхемы. Вдруг, в будущем понадобится конденсатор, транзистор либо резистор, если вы решите сделать электронную самоделку. В этой статье мы расскажем, как выпаять радиодетали из платы, чтобы не повредить ничего.

Одним паяльником

Отпаять детали с платы обычным паяльником можно, если захватывать припой смоченным во флюсе жалом. Суть этого известного метода заключается в том, что после удаления очередной порции расплавленного олова оно стряхивается или обтирается о влажную тряпку. При каждом подходе остриё наконечника заново смачивается кисточкой со свежим флюсом, после чего производится захват очередной порции расплава.

Перед смачиванием рекомендуется хорошо прогреть жало в обычной паяльной канифоли.

Для беспрепятственного удаления деталей с большим количеством контактов (исключая планарные микросхемы) такая операция должна повторяться несколько раз. При её выполнении нужно следить за тем, чтобы контактные пятачки не перегрелись и не оторвались впоследствии вместе с ножками.

После того, как основная масса припоя удалена с соединительных площадок – можно будет с небольшим усилием поддеть микросхему со стороны платы и отделить её, выпаяв полностью.

Как паять алюминий

Пайка алюминия возможна с применением специального флюса Ф-61А и сплавами марки Авиа. Для операции применяют специальное жало из бронзы, покрытое скрещивающимися насечками, напоминающими рисунок напильника. Этими насечками соскребают оксидную пленку, мгновенно образующуюся на поверхности любого алюминиевого изделия.

В тех случаях, когда необходимо создать только электрический контакт, а в прочном соединении нужды нет, применяют способ с предварительным омеднением. Для этого в рабочую область добавляют щепотку порошкообразного медного купороса и растирают его жесткой щеточкой. После появления медного пятна на алюминиевой поверхности ее залуживают и паяют.

Пример пайки для паяльника с несгораемым жалом

Здесь вновь надо начать с описания того, чем отличается пайка таким жалом. Самое большое отличие в том, что несгораемое жало только разогревает, оно не является средством для переноса припоя на место пайки. То есть по итого, все раздельно – жало обособленно разогревает, припой подается отдельно. В этом случае между жалом и припоем не образуется должной адгезии, это связано, прежде всего, с материалом жала. Материал не способен переносить припой, зато он и не сгорает, то есть практически вечный. Ну, об этом я уже тоже говорил, сейчас ближе все-таки о самом процессе… В этот раз процесс лужения провода будет проводить с использование флюса, а не жира. Капаем несколько капель на зачищенные от изоляции и окислов контакты под пайку.

Укладываем провод на площадку и лудим. К слову, в качестве площадки для лужения прекрасно подходит деревянная вставка. Дерево со временем впитывает в себя жир и флюсы, а при необходимости может наоборот отдать их на проводник.

При разогреве провода жалом, подаем припой к месту лужения.

Припой распределяем по поверхности проводника, в то время пока водим его вдоль него, вместе с разогретым жалом.

Тоже самое делаем и со вторым проводником.Теперь выставляем проводники друг относительно друга и используя припой, который подается проволокой, разогреваем его и заливаем в щель между проводников.

Все контакт готов, можно изолировать место пайки. Как и в предыдущем случае, провода можно скрутить между собой до пайки.Теперь о пайке на плате. Здесь все аналогично. Ножки радиодетали вставляются в плату. Затем одновременно подносим припой и жало. Разогреваем место пайки, припой расплавляется и растекается по ножкам.

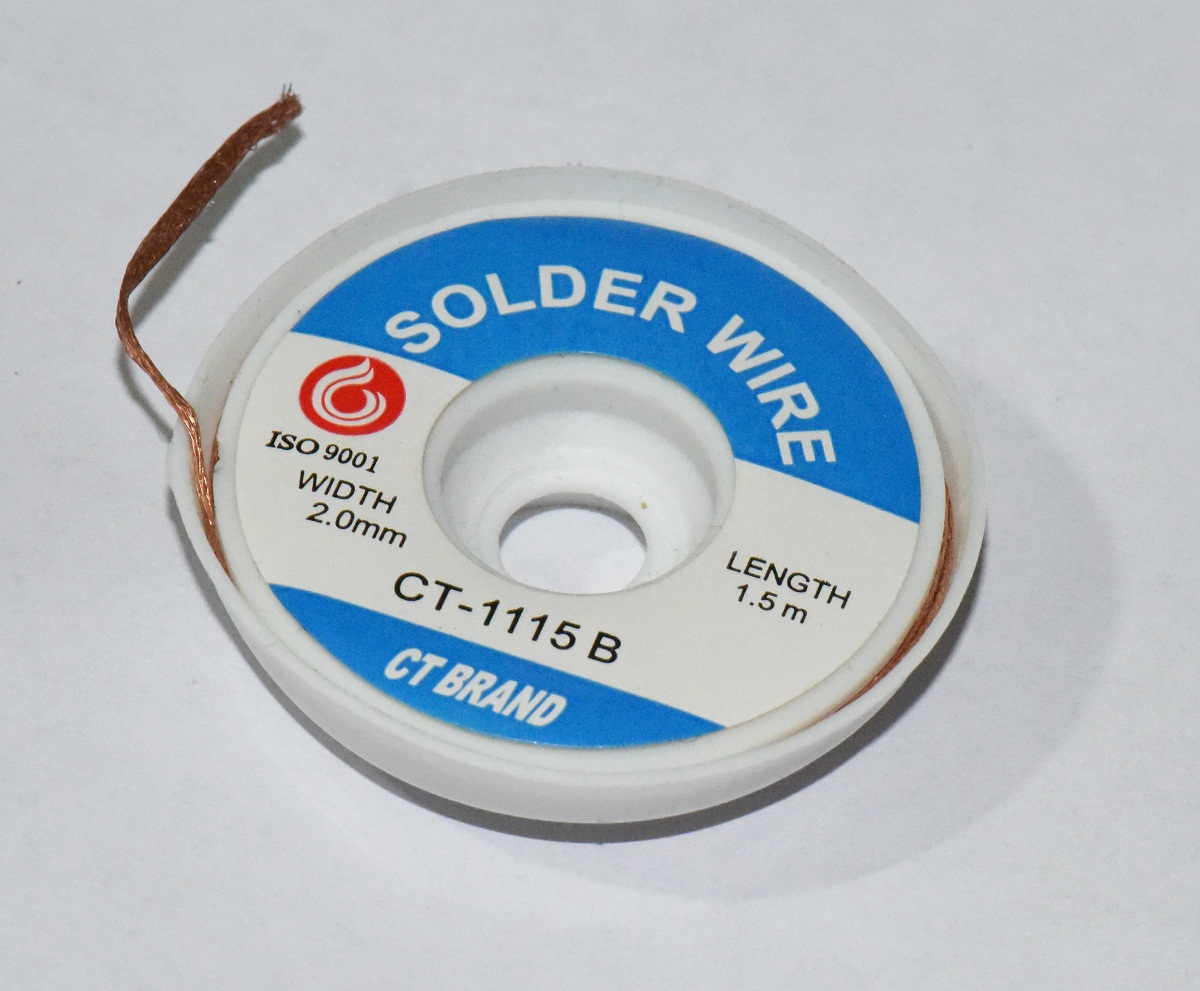

Оплетка для выпайки деталей

Многие профессионалы, а так же радиолюбители не понаслышке знают о достоинствах такого вспомогательного «инструмента», как оплетка для выпайки. Правильное ее применение в работе, позволяет быстро и качественно избавляться от олова на контактах, без их повреждения.

Оплетку можно:

• Приобрести в магазине. Насчитывается огромное количество видов;
• Изготовить самостоятельно из подручных материалов.

Выпаивание деталей при помощи оплетки происходит следующим образом. Нагревается до нужной температуры паяльник. К нужному контакту прикладывается оплетка и производится нагрев контакта паяльником. Затем небольшими круговыми движениями убирается олово с контакта.

Покупка оплетки не составит огромного труда. Но из – за ее немалой стоимости и высокого расхода при работе, отличным решением будет, изготовить ее своими руками. Для этого понадобится коаксиальный (радиочастотный) кабель или старые многожильные провода небольшого сечения.

Для изготовления оплетки из кабеля, понадобится небольшой его отрезок. Удаляется верхняя изоляция. Затем снимается медная оплетка кабеля (берите небольшие отрезки, это обеспечить удобное снятие оплетки). Снятую оплетку необходимо сплющить и пропитать спирто – канифольным флюсом.

Что бы сделать оплетку из проводов, понадобиться несколько мелких проводов (подойдут от наушников). Снимается изоляция, несколько проводков скручиваются вместе. Далее их нужно расплющить при помощи молотка. Осталось пропитать флюсом.

Как выпаять конденсаторы из материнской платы

Конденсаторы различных видов, выполняют важную функцию в работе любой микросхемы. Пропускают или не пропускают ток, накапливают определенный заряд, сдвигают фазу и еще много функций. И выход из строя одного из них, влияет на работу всей системы. Поэтому своевременная замена способствует бесперебойной работе схемы.

Для замены потребуется:

• Паяльник;
• Припой.

Не многие знают, что конденсаторы имеют одну особенность – толстые контактные ножки. Пайка конденсаторов не составляет труда. Но процесс их выпаивания из – за данной особенности, несколько сложнее. Определяется это тем, что ножки очень трудно прогреть. Для того, что бы сделать работы легче и быстрее, воспользуйтесь предложенным способом.

Паяльник или паяльная станция , разогревается до максимальной температуры. На жало наносится определенное количество припоя (что бы получилась небольшая капля). Далее, используя разогретую каплю припоя, нагреваем ножки конденсатора до нужной температуры.

Демонтаж микросхемы с помощью иглы

Часто радиолюбители для выпаивания микросхем используют иглу от медицинского шприца. Диаметр иглы подбирается таким образом, чтобы она вставлялась в отверстие на плате, а ножка детали проходила внутрь ее. Подобрав такую иглу, нужно надфилем сточить косой срез кончика до прямого угла.

Надев иглу на ножку микросхемы, необходимо нагреть паяльником место контакта на плате. Затем, пока припой находится в расплавленном состоянии, вращаем иглу аккуратными движениями и утапливаем ее в отверстие. В результате таких действий ножка детали оказывается изолированной от платы. Далее проделывается такая же операция с остальными ножками микросхемы.

Также для очистки контактов могут применяться специальные заводские приспособления.

Как правильно паять паяльником: последовательность действий

Большинство видов пайки происходит по одной и той же технологии, за исключением некоторых отличий. Освоив элементарные операции, намного проще научиться последующим методикам.

Лужение жала. Перед началом работы всегда требуется очищать жало до новой операции. При лужении нужно покрыть его тонким слоем припоя, чтобы улучшить свойства во время пайки, в частности, повысить теплообмен между припоем и спаиваемым материалом.

Разогрев. Жало должно быть хорошо разогрето перед использованием. Его температура по всей поверхности должна быть равномерной. Лучше всего, если устройство будет с регулятором температуры, в ином случае, придется следить за тем, чтобы жало не перегрелось.

Смазка платы. Плату необходимо промазать кислотой, чтобы можно было нормально работать без остановки. Если получилось слишком большое количество расходного материала, то его стоит убрать.

Чистка насадки. Верхняя часть насадки покрывается флюсом, чтобы поверхность была полностью закрыта, при этом не было остатков. Лучше всего удалять их при помощи специальной губки или тряпки.

Как паять плату

Чтобы разобраться, как правильно паять микросхемы паяльником, следует освоить несколько вполне простых, но очень важных этапов:

1. Подготовка поверхности. Чтобы обеспечить прочный контакт, поверхность должна быть тщательно очищена от всего постороннего. В ином случае, на месте соединения повышается сопротивление. Для обезжиривания платы подойдет мыльный раствор, который нужно нанести салфеткой. Если схема загрязнена твердыми отходами, требуется применять специальный состав или ацетон.
2. Расположение. После того как схема будет очищена, на ней нужно будет правильно расположить контакты. Начало процесса следует вести с мелких плоских деталей, после чего переходить к более крупным, таким как транзисторы, конденсаторы и прочее. Это необходимо для сохранности чувствительности компонентов. Благодаря правильному подбору мощности, температурное воздействие не влияет на свойства платы, только если совсем не переусердствовать с нагревом.
3. Нагрев. Припой следует нанести на самый конец жала, чтобы увеличить теплопроводность металла в рабочем участке. Чтобы нагреть соединение, включенный паяльник нужно упереть жалом в компоненты платы. Как правило, хватает 2-3 секунд для достижения нужного результата.
4. Нанесение припоя. Когда свинец полностью разогрелся, можно приступать к нанесению материала. Паять следует аккуратно, при этом необходимо следить за участком разжижения, чтобы перейти дальше, чем это требуется.

После окончания пайки необходимо удалить все лишние остатки. Это нужно делать только после полного остывания.

Советы и хитрости

Имея опыт, как правильно выпаивать микросхемы феном, и в совершении прочих операций с платами, можно выделить определенные особенности, которые помогут улучшить качество процесса. Сюда стоит отнести:

Необходимость держать наконечник в чистоте. Это позволяет сохранять свойства теплопроводности жала. Таким образом, нельзя запускать его состояние, чтобы пайка была качественной.
После окончания пайки места соединения стоит перепроверить

Это делается визуально с помощью лупы, чтобы там не было трещин и отслоений.
Чувствительные детали желательно ставить последними, а в первую очередь уделять внимание мелким соединениям.

Заключение

Есть масса способов, как без паяльника припаять провод к плате, или выпаять контакты со схемы с помощью подручных устройств. Они не отличаются высоким уровнем и надежностью. Лучше всего выбирать профессиональную технику, которая даст качественный и безопасный результат. Главное, чтобы паяльник обеспечивал тонкость работы с мелкими деталями.

Конструкция паяльников

Паяльник для продолжительной работы должен иметь небольшой вес, так как тяжелое устройство быстро нагружает кисть радиолюбителя, из-за чего движения его становятся неточными.

Конструктивно паяльник состоит из следующих элементов:

1. Ручка устройства может быть пластиковой или деревянной. Пластиковые ручки могут существенно нагреваться, поэтому их применяют в паяльниках небольшой мощности. Мощные устройства чаще всего оборудуются деревянными держателями.
2. Нагревательный элемент из нихрома состоит из слюды, поверх которой наматывается спираль. Если проволока перегорит, то заменить ее самостоятельно очень сложно. Паяльник с керамическим нагревателем лишен такого недостатка, но является очень хрупким устройством. Если избегать падения инструмента, то керамика прослужит очень долго.
3. Жало паяльника является основной рабочей поверхностью. Обычно изготавливается жало из меди. Если жало обгорает, производят его зачистку напильником с мелкой насечкой. Существуют паяльники со сменными насадками.

Демонтаж DIP-корпуса

Как уже отмечалось, эта разновидность микросхем отличается монтажом в отверстия на монтажной плате. Это налагает определённые ограничения на процесс её демонтажа. Для того чтобы аккуратно извлечь её ножки из отверстий, нужно удалить из места соединения припой, практически полностью освободив ножки. Нужно отметить, что поочерёдный нагрев и демонтаж отдельного контакта тут не подойдёт, так как, остывая, оставшийся на месте припой будет снова фиксировать микрочип на месте. Поэтому распайкаDIP корпуса оптимальна следующими методами:

1. Использование подручных средств – для этой цели подойдут иглы от медицинских шприцов или специальные полые трубочки, продающиеся сейчас в магазинах электротехники. Но вариант использования медицинской иглы наиболее дешевый и доступный. Для этого нужно подобрать иглу диаметром чуть меньше, чем посадочные гнезда для ножки микрочипа. Затем срезать её заостренную часть надфилем либо просто откусить, после чего напильником сточить сплющенную часть. После этого установив получившуюся полую трубку с ровным срезом на посадочное гнездо, просто нагреть её паяльником, освободив этим ножку чипа;
2. Второй вариант – это перетягивание припоя с места припайки на медные провода, смоченные флюсом, таким, например, как спиртовая канифоль. Нагреваемый паяльником провод с флюсом постепенно перетягивает на себя припой с места пайки. Этот вариант занимает больше времени, но также достаточно эффективен;
3. Использование паяльника с отсосом припоя – в этом случае особых сложностей в демонтаже не предвидится. Главное – контролировать температуру нагрева в зоне контакта, чтобы не повредить плату и саму деталь.

Эти варианты позволят быстро и качественно выпаивать DIP-корпуса с платы.

Важно!
Основным требованиям к использованию паяльника в этом случае будет постоянный контроль над давлением и температурой в зоне пайки. Перегрев и излишний нажим может вывести деталь из строя

Важно!
При использовании иглы медицинского шприца можно упростить задачу по её обрезке, для этого перед обрезкой достаточно прокалить докрасна место среза

Распайка планарных деталей

Демонтаж с помощью сплава Розе

Контакты микросхемы у нас при этом замкнутся, но это не страшно, после того как демонтируем микросхему, мы легко с помощью демонтажной оплетки, уберем излишки припоя с контактов на плате, и с контактов на микросхеме.

Итак, мы взялись за нашу микросхему пинцетом, по краям, там где отсутствуют ножки. Обычно длина микросхемы, там где мы придерживаем ее пинцетом, позволяет одновременно водить жалом паяльника, между кончиками пинцета, попеременно с двух сторон микросхемы, там где расположены контакты, и слегка тянуть ее вверх пинцетом. За счет того что при расплавлении сплава Розе или Вуда, которые имеют очень низкую температуру плавления, (порядка 100 градусов), относительно бессвинцового припоя, и даже обычного ПОС-61, и смещаясь с припоем на контактах, он тем самым снижает общую температуру плавления припоя.

Демонтаж микросхем с помощью оплетки

И таким образом микросхема у нас демонтируется, без опасного для нее перегрева. На плате у нас образуются остатки припоя, сплава Розе и бессвинцового, в виде слипшихся контактов. Для приведения платы в нормальный вид мы берем демонтажную оплетку, если флюс жидкий, можно даже обмакнуть ее кончик в нее, и кладем на образовавшиеся на плате “сопли” из припоя. Затем прогреваем сверху, придавив жалом паяльника, и проводим оплеткой вдоль контактов.

Выпаивание радиодеталей с оплеткой

Таким образом весь припой с контактов впитывается в оплетку, переходит на нее, и контакты на плате оказываются очищенными полностью от припоя. Затем эту же процедуру, нужно проделать со всеми контактами микросхемы, если мы собираемся запаивать микросхему в другую плату, или в эту же, например после прошивания с помощью программатора, если это микросхема Flash памяти, содержащая прошивку BIOS материнской платы, или монитора, или какой либо другой техники. Эту процедуру, нужно выполнить, чтобы очистить контакты микросхемы от излишков припоя. После этого наносим флюс заново, кладем микросхему на плату, располагаем ее так, чтобы контакты на плате строго соответствовали контактам микросхемы, и еще оставалось немного места на контактах на плате, по краям ножек. С какой целью мы оставляем это место? Чтобы можно было слегка коснувшись контактов, жалом паяльника, припаять их к плате. Затем мы берем паяльник ЭПСН 25 ватт, или подобный маломощный, и касаемся двух ножек микросхемы расположенных по диагонали.

Припаивание SMD радиодеталей паяльником

В итоге микросхема у нас оказывается “прихвачена”, и уже не сдвинется с места, так как расплавившийся припой на контактных площадках, будет держать микросхему. Затем мы берем припой диаметром 0.5 мм, с флюсом внутри, подносим его к каждому контакту микросхемы, и касаемся одновременно кончиком жала паяльника, припоя, и каждого контакта микросхемы. Использовать припой большего диаметра, не рекомендую, есть риск навесить “соплю”. Таким образом, у нас на каждом контакте “осаждается” припой. Повторяем эту процедуру со всеми контактами, и микросхема впаяна на место. При наличии опыта, все эти процедуры реально выполнить за 15-20 минут, а то и за меньшее время. Нам останется только смыть с платы остатки флюса, растворителем 646, или отмывочным средством Flux Off, и плата готова к тестам, после просушивания, а это происходит очень быстро, так как вещества применяемые для смывания, очень летучие. 646 растворитель, в частности, сделан на основе ацетона. Надписи, шелкография на плате, и паяльная маска, при этом не смываются и не растворяются.

Единственное, демонтировать таким образом микросхему в корпусе Soic-16 и более многовыводную, будет проблематично, из-за сложностей с одновременным прогреванием, большого количества ножек. Всем удачной пайки, и поменьше перегретых микросхем! Специально для Радиосхем — AKV.

Обсудить статью ПАЙКА SMD ДЕТАЛЕЙ БЕЗ ФЕНА

Типы микросхем

В настоящее время существует ряд корпусов, но наиболее широко распространены всего два, да и по факту все остальные разновидности являются вариантами двух основных типов:

• DIP – грубо говоря, этот вариант корпуса для внутреннего монтажа, ножки этого контроллера помещаются в отверстия на плате;
• SMD – этот тип микрочипов предназначен для поверхностного монтажа, в этом случае на плате размещаются «пятачки», к которым и припаяны ножки микросхемы.

Каждый вариант обладает своими достоинствами и недостатками. Но в рамках статьи интересны их особенности в плане распайки. Как выпаять микросхему в том или ином корпусе, разберём чуть ниже.

Оловоотсос для выпаивания радиодеталей

Пользуются оловоотсосом так: взводят пружину, подносят наконечник к прогреваемому паяльником контакту и нажатием кнопки спуска пружины, за счет создавшегося вакуума втягивают расплавленный припой внутрь оловоотсоса. Я пользуюсь таким как на фото, если оловоотсос перестает втягивать припой, нужно разобрать и почистить резиновое кольцо на поршне. Эти способы (оплеткой и оловоотсосом) имеют преимущества перед прогреванием места пайки паяльным феном в том, например при выпайке пластмассовых разъемов для дальнейшего использования нет риска, что они поплавятся. Также игла от шприца годится для устранения замыканий между «слипшимися” соседними ножками микросхем. В таком случае прогреваем место пайки паяльником и проводим иглой между ножками микросхемы с целью разъединить их, чтоб между ними не было контакта. Обзор подготовил AKV.

Выпаивание микросхем с платы – задача нетривиальная, вне зависимости от типа контроллера. Отпаиваешь одну ножку, но пока занимаешься другой, она застывает. Можно отгибать ножки после отпаивания, но снова встает проблема отлома контактов. Возникает вопрос, как выпаять микросхему из платы паяльником? Ответ достаточно прост: использовать знания физики и подручные предметы. Существует ряд вариантов аккуратного снятия микрочипов с платы. Но сначала немного теории.

Особенности пайки

Сейчас развитие электроники идет по пути все более плотного монтажа компонентов на печатной плате. Помимо очевидных достоинств, прогресс приводит к трудностям ремонта из-за очень компактных размеров. Это очень затрудняет работу паяльником, и поэтому для монтажа планарных деталей, микросхем и смд-конденсаторов обычно применяется пайка с помощью специального фена.

Поэтому при работе с ним нужно учитывать ряд особенностей.

• Температуру нагрева следует регулировать в зависимости от выполняемой работы, размера компонента и вида припоя.
• Скорость потока воздуха должна быть наименьшей, иначе при работе фен может сдуть соседние мелкие компоненты. Но от нее зависит скорость прогрева, поэтому ее нужно регулировать индивидуально.
• Фен комплектуется несколькими насадками, которые регулируют мощность воздушного потока. Правило простое – для мелких деталей лучше выбирать узкую насадку.
• При нагреве припой, закрепляющий соседние компоненты, может размягчиться. Тогда эти детали сдвинутся, нарушится контакт между ними, и плата будет работать некорректно. Во избежание этого их нужно экранировать фольгой или термоскотчем, чтобы они не нагрелись.
• Фен нужно держать строго перпендикулярно поверхности платы.

Исходя из этого, к работе нужно подойти максимально ответственно.

Основные способы демонтажа микросхем

Перед тем как начинать выпаивать микросхемы, необходимо определить, какой тип корпуса детали используется в конкретном случае. Несмотря на большое разнообразие радиодеталей, существует два основных вида крепления микросхем на печатной плате:

• ножки микросхемы вставляются внутрь специальных отверстий на плате;
• монтаж поверхностного типа предусматривает наличие на плате контактных площадок, к которым припаиваются ножки радиодетали.

Существует несколько способов с применением различных инструментов для пайки, которые позволяют эффективно упростить процесс демонтажа микросхем:

• прогрев места соединения контактной площадки с ножкой радиодетали одним паяльником;
• демонтаж микросхемы с помощью металлической оплетки коаксиального кабеля;
• применение специального отсоса, способствующего удалению припоя от места пайки;
• использование медицинской иглы для демонтажа;
• выпаивание микросхемы с помощью металлических теплопроводящих пластин;
• использование специальных составов с пониженной температурой плавления (сплав «Розе» или «Вуда»).

Выбор способа демонтажа во многом зависит от знания технических характеристик микросхемы (температуры нагрева, типа корпуса), а также от практических навыков радиолюбителя.

Выпаивание микросхем с помощью пластины

Наличие нескольких ножек у микросхемы осложняет процесс одновременного выпаивания их из платы. Поэтому часто радиолюбители используют специальные металлические теплопроводящие насадки для прогревания сразу нескольких контактов.

Процесс такого демонтажа выглядит просто. Специальная пластина или простое бритвенное лезвие прикладываются одновременно к нескольким контактам. Затем лезвие нагревается до температуры плавления припоя. Так как площадь прогрева увеличена, то нужно применять паяльник 40 Вт мощности.

Во время нагрева теплопроводящей пластины микросхему рекомендуется немного раскачивать, чтобы упростить процесс освобождения ножек от припоя. После вынимания одного ряда контактов пластину переносят на другой ряд ножек и проделывают аналогичную операцию, пока полностью деталь не освободится от платы.
